哈氏可磨性测定仪

价格: 价格面议
更多信息
分享:

产品介绍

一、 概述

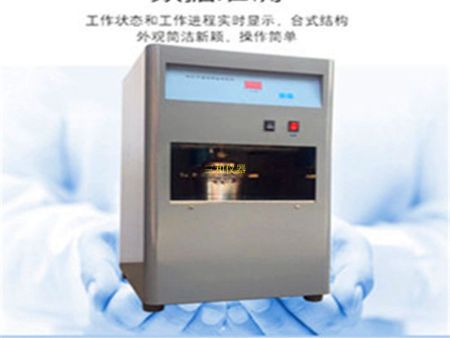

HM-60哈氏可磨性指数测定仪完全符合GB/T 2565-1998《煤的可磨性指数测定方法》。哈氏可磨性指数测定仪是专供测定烟煤和无烟煤可磨性的一种仪器,测定结果用哈氏可磨性指数表示,指数越大,表明越容易磨碎。该仪器的测定结果能够正确地反映煤磨碎的难易程度,为磨煤机的设计和运行提供依据。本仪器结构紧凑,使用方便,操作简单,普遍用于煤炭、电力、冶金、化工等行业部门的化验和试验中对煤的可磨性指数的分析。

并具有以下特点:

1.外形美观,体积小,可节省试验室空间。

2.操作简便实现了操作自动化,只需要按一个按钮便可完成整个研磨过程,计数精确可靠,实现了自动上下研磨碗,使操作更加简单,解决了以前上研磨碗、紧研磨碗的繁琐弊端,维护方便。





二、 结构



哈氏可磨性指数测定仪由机座、电器控制箱、马达、研磨部套(直齿轮、重块、主轴、研磨环、钢球、研磨碗)、升降机构等组成。





三、 主要技术指标





技术指标

主轴转速(r/min)

20±1

工作转数(r)

60±0.25

负荷力(N)

284±2

电源电压(V)

220

质量(kg)

60



四、 仪器设备工作原理

哈氏可磨性指数测定仪由电动机通过一对齿轮减速后,带动主轴和研磨环以20±1r/min的速度运转。研磨环驱动研磨碗内的8个钢球转动,钢球直径为25.4mm,由重块、齿轮、主轴、和研磨环施加在钢球上的总垂直力为(284±2)N进行研磨。把制好的粒度范围的煤样放在哈氏可磨性指数测定仪里磨碎,然后筛分、称重、根据筛下物质量,得出可磨性指数

五、 煤样的制备

1. 按照GB 474-1995规定的原则,将煤样破碎到6mm。

2. 将上述煤样缩分出1kg放入盘内摊开,厚度不超过10mm,空气干燥后称量(称准到1g)。

3. 1.25mm的筛子分批过筛上述煤样,每批约200g,采用逐级破碎的方法不断调节破碎机的辊轴间距,使其只能破碎较大的颗粒。不断破碎、筛分直至上述煤样全部通过1.25mm筛子。留取0.63~1.25mm的煤样,弃去筛下物。

4. 称量0.63~1.25mm的煤样(称准到1g),计算这个粒度范围的煤样质量占破碎前煤样总质量的百分数(出样率),若出样率小于45%,则该煤样作废。再从6mm煤样中缩分出1kg,重新制样。

六、 测定步骤

1. 检查哈氏仪是否正常。仪器能在运转(60±0.25)r时自动停机。

2. 彻底清扫研磨碗、研磨环和钢球,并将钢球尽可能均匀地分布在研磨碗的凹槽内。

3. 0.63~1.25mm的煤样混合均匀,用二分器分出120g,用0.63mm筛子在振筛机上筛5min,以除去小于0.63mm的煤粉;再用二分器缩分为每分不少于50g的两份煤样。

4. 称取(50±0.01)g已除去煤粉的煤样记作m(g)。将煤样均匀倒入研磨碗内,平整其表面,并将落在钢球上和研磨碗凸起部分的煤样清扫到钢球周围

5. 把研磨碗平推入机座定位器内,研磨碗应紧靠定位器,以确保总垂直力均匀施加在8个钢球上。

6. 仪器操作。

声明:设备运转时,严禁将上盖及后盖打开,严禁触摸运动部件; 设备启动后及运转过程中,严禁将手伸入固定研磨碗的框架腔体内。

6.1打开主机电源(右红色为电源开关,另一个备用),按“复位”键计数器复位显示000”(如计数显示000可不操作)。

6.2确保无误后按“启动”仪器自动向上提升研磨碗,到位后仪器会自动停止。(上升时严禁将手伸入固定研磨碗的框架腔体内及研磨碗上

6.3 上升到位后延时30秒(在这期间可确认研磨碗是否上平,如没上平可按复位键从新上锅),延时30秒后电动机自动运转并计数60±0.25)r后自动停机,下降电机下降,停止后会有蜂鸣提示,按“复位”键停止,下降电机下降到位。

下降时严禁将手伸入固定研磨碗的框架腔体内及研磨碗下方托盘),然后由人工取出研磨碗,整个研磨流程完成。关闭电源。

7. 将保护筛、0.071mm筛子、筛底盘套叠好,御下研磨碗,把粘在研磨环上的煤粉刷到保护筛上,然后将磨过的煤样连同钢球一起倒入保护筛,并仔细将粘在研磨碗和钢球上的煤粉刷到保护筛上,再把粘在保护上的煤粉刷到0.071mm筛子内。取下保护筛并把钢球放回研磨碗内。

8. 将筛盖盖在0.071mm筛子上,连筛底盘一起放到振筛机上振10min,取下筛子,将粘在0.071mm筛面底下的煤粉刷到筛底盘内;重新放到振筛机上振筛5min,再刷筛面底一次,振筛5imn,刷筛面底一次。

9. 称量0.071mm筛上的煤样(称准到0.01g),记作m1(g)。

10. 称量0.071mm筛下的煤样(称准到0.01g)。筛上和筛下煤样质量之和与研磨前煤样质量m(g)相差不得大于0.5g,否则测定结果作废,应重做试验。

11. 计算结果

按下列公式计算出0.071mm筛下煤样的质量m2(g)

m2m-m1

式中:m——煤样质量m1——筛上物质量、m2——筛下物质量

再根据筛下煤样质量m2g),查校准图,得出可磨性指数值(HGI)

取两次重复测定的计算平均值,修约到整数报出。

可磨性指数测定的精密度如下表规定

重复性   HGI

再现性   HGI

2

4

七、 仪器的维护与保养

1. 拆箱后松开固定螺栓,擦净仪器各部,将仪器放置在台面基础上,用水平仪校正好仪器的水平度。

2. 仪器各部分应保持清洁,工作时应在主轴处加注润滑油。
